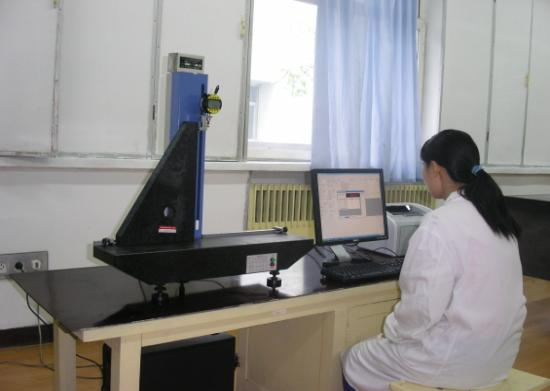

JKZC-CC500E+型直角尺檢查儀照片：

西安慶安集團---航天部108所

中國人民解放軍第5713工廠---國防計量站

JKZC-CC500E+型直角尺檢查儀技術協議

  儀器功用

該儀器屬于我國先進的新型精密測試裝置，配有計算機及直角尺檢定軟件可對檢測數據進行采集、處理、存儲并打印出報告，是目前國內先進的計算機控制直角尺檢查儀。

1.檢測尺寸至500mm的0—2級各種類型的直角尺（內外角）的垂直度；

2.檢測尺寸至300×300mm各種規格的框式水平儀的各工作面及V型槽對水平泡的零位（條式水平儀）垂直度；

3.檢測尺寸至200×200mm方箱的各個工作面及V型槽的相互垂直度；

4檢測較高準確度的機械零件的垂直度；

一、主要技術參數

       測量范圍：      0-500MM

       測頭分辨率：    0. 2μm

工作臺的直線度:  2.0μm / 750×138 mm

示值變動性：     ±0.4μm

示值誤差:       ±（0.3＋ L / 300）μm（L為被測長度以mm為單位）

體積            750×138×750mm³

重量            40kg

  二、JKZC-CC500E+型直角尺檢查儀檢定軟件描述

直角尺檢定軟件1.0

1．系統簡介

《直角尺檢定軟件 1.0》（以下簡稱“檢定軟件”）適用于新制造的、修理后和

使用中的直角尺的檢定，并生成檢定報告。

該檢定軟件是我公司開發的計量檢定軟件系統的一個子系統。

檢定規程：JJG 7-2004 《直角尺檢定規程》

運行環境：Windows9x 以上操作系統，如果要輸出檢定報告，還需配備打印機。

檢定軟件運行時主界面如下圖所示：

2．檢定

2.1 檢定信息輸入

在檢定軟件主界面中分別輸入檢定信息：被檢器具、基本檢定信息、校準器、

記錄和證書、計量人員等。

用戶直接在輸入框中輸入相應的信息即可，不需要的信息可以不用輸入。

2.2 檢定數據錄入

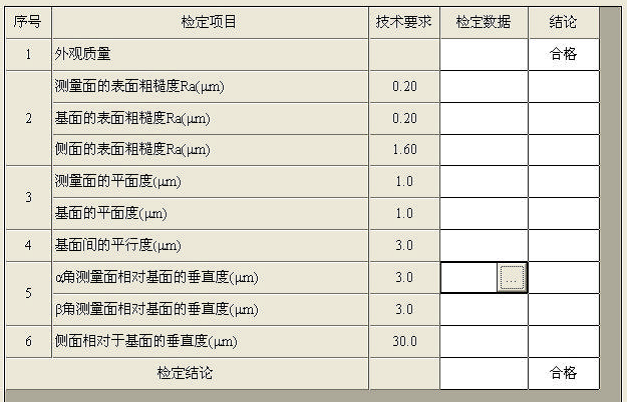

如下圖所示，直接在檢定表格的“檢定數據”一列輸入相應的檢定數據即可，

當該項檢定數據輸入后，結論一欄會顯示該項目的檢定結論（對于不同的檢定對象，

該表格可能有所差異）。其中外觀質量一欄的檢定數據指對外觀的描述，結論需要

人工選擇“合格”或“不合格”。

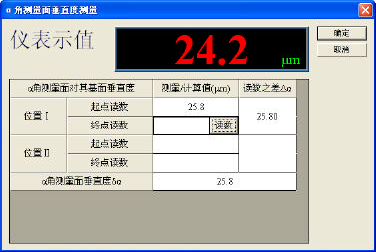

對于垂直度的檢定，可以直接在檢定數據一欄輸入垂直度值，也可單擊該欄右

邊的按鈕“ ”，程序將彈出垂直度檢定的對話框進行垂直度檢定，如下圖所

示：

儀表示值一欄將顯示當前位置狀態下測頭的測量值，如測量儀沒有與計算機聯

機，儀表示值一欄將沒有顯示。

當測頭運動到檢定位置后，按該欄右邊的“讀數”按鈕，程序將當前測量數據

讀入表格中，也可直接在該欄輸入數據。

檢定完成后按“確定”按鈕即完成檢定。

3．報告

3.1 創建報告

所有檢定完成后，執行“報告”菜單中的“創建報告”命令，系統將彈出下圖

所示的對話框，提示用戶選擇用于創建報告的模板（該模板的創建和設計由“計量

檢定”軟件完成，詳見“計量檢定”軟件相關資料），點擊“確定”按鈕，程序將

根據用戶選中的模板創建報告。

3.2 保存報告

執行“文件”菜單中的“保存”命令，程序將彈出文件保存對話框，提示用戶

將報告保存在指定的地方。

3.3 打印報告

執行“文件”菜單中的“打印”命令，即可打印報告。

3.4 查看報告

執行“文件”菜單中的“打開”命令，程序將彈出打開對話框，選中報告文件

后打開，即可打開報告進行查看或打印。
