GB-2439型導電與半導電橡塑材料體積電阻率測試儀

關鍵詞:導電，半導電橡塑，體積電阻率，電阻率

一、產品介紹：

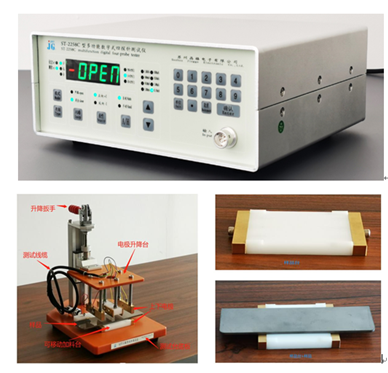

GB-2439型導電與半導電橡塑材料體積電阻率測試儀，配以四探針儀器構成成套測試系統，是運用平行四刀法 四端子測量原理的專業測量半導電橡塑材料或薄膜的電阻率/方阻的多用途綜合測量裝置.符合橡塑行業專用國家標準《GBT 3048.3-94 電線電纜電性能試驗方法 半導電橡塑材料體積電阻率試 驗》

GB/T 2439-2001硫化橡膠或熱塑性橡膠導電性能和耗散性能電阻率的測定。本測試臺電極組升降是快速恒壓手動方式，穩定性好、結構緊湊、測量簡便等特點。樣品 盒是用耐高溫、耐腐蝕、高絕緣的材料做成的，并且?guī)в新?lián)通電極，這樣清潔好的標準樣品裝夾后，便于 烘干、時效、測試、移動等，而避免手接觸樣品帶來污染影響測試精度。 儀器適用于半導體薄膜材料廠、橡塑材料廠、金屬薄膜材料廠、電容器廠、科研單位、高等院校等對 半導體或橡塑材料的方阻、電阻率性能的測試。

二、主要技術參數：

 2.1 測量范圍、分辨率

 （1）電阻率測試范圍 （厚度 d<2.2mm,寬 w<50mm）

基本電阻率測量值： 1.0×10^-6～ 5.00×10⁵Ω*cm，

分辨率：1.0×10^-77～ 1.0×10³ Ω*cm

具體截面 s 與測量范圍關系見圖 2-1A。

（2）方阻測試范圍

測量膜寬：1mm≤w≤50mm

基本方阻測量值： 5.0×10^-6 ～ 2.000×10⁶ Ω/□，

分辨率：1.0×10^-4～ 1.0×10³ Ω/□。

具體膜寬 w 與測量范圍關系見圖 2-1B。

2.2測試刀架：

 ⑴電壓刀片間距：20mm±0.2% ，刀長 60mm

 ⑵電流刀片間距： 70mm，刀長 60mm

 ⑶測試刀架外型尺寸：220×180×200（長×寬×高）
