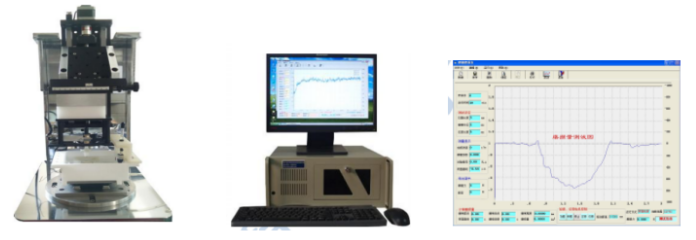

JK-EC-6000型高速往復電化學腐蝕摩擦磨損試驗儀

一、產品介紹：

JK-EC-6000往復電化學腐蝕摩擦磨損試驗儀主要模擬海、江湖、河及油氣鉆采中的腐蝕摩擦狀 態，針對材料表面及薄膜在不同載荷、不同頻率、不同溫度及不同氣氛下，在腐蝕介質中以高速往復運動形式進行摩擦性能、腐蝕性能和耐磨強度的定量評價。同時本試驗儀也可單獨做電化學腐蝕工作站或高速往復摩擦磨損使用。主要應用于農機、礦冶、建材、石 油化工、水利部門的許多機械設備零件以及海洋、能源、生物與仿生領域。

二、符合：美國ASTM 199關于腐蝕磨損的標準

儀器主要技術指標

1.儀器重量：50kg

2.外觀尺寸：400X300X600 (mmXmmXmm)

3.加載方式：

砝碼加載、自動加載、恒定加載多種加載方式

4.載荷量程：

自動加載：0?50N，100N,200N,300N 可選   精度0.2% F.S

砝碼加載：30?1000g,2000g

5.摩擦力量程(標配)：0?100N 精度0.2%F.S

6.往復頻率： 0.05?45Hz

7.往復次數：不限

8.升降高度： 0-150mm

9.行程： 0mm?40mm

10.樣品尺寸：①30-80mm,厚度1?5mm

11.電化學測試溫度：室溫?300°C

12.摩擦副夾具：①3、①4、①5、①6mm

13.摩擦副： GCr15 鋼球,不銹鋼球, AlO、 ZrO 、 SiN 陶瓷球

14.電化學腐蝕組件

15.電化學腐蝕組件主機

16.往復摩擦腐蝕電化學測試組件

17.磨痕深度測量范圍：±0.5mm 精度：0.02μm (可根據用戶需求改變測量范圍)

18.摩擦腐蝕電化學測試組件：

摩擦腐蝕電化學硬件參數指標

摩擦腐蝕恒電位電位控制范圍：±10V

摩擦腐蝕恒電流控制范圍：±200mA

摩擦腐蝕電位控制精度：0.1%X滿量程讀數±1mV

摩擦腐蝕電流控制精度：0.1%X滿量程讀數

摩擦腐蝕電位分辨率：10|W(>100Hz), 3“V(<10Hz)

摩擦腐蝕電流靈敏度： ±10pA

摩擦腐蝕電位上升時間：<1|iS(<10mA), <10|iS(<2A)

摩擦腐蝕參比電極輸入阻抗：10i2G||20pF

摩擦腐蝕電流量程： 250mA?20nA, 共 12 檔

摩擦腐蝕槽壓：±13V

摩擦腐蝕最大輸出電流： 200mA

摩擦腐蝕CV和LSV掃描速度：0.001mV?10000V/S 摩擦腐蝕CA和CC脈沖寬度：0.0001?65000s 摩擦腐蝕電流掃描增量： 1mA@1A/mS 摩擦腐蝕電位掃描時電位增量： 0.076mV@1V/mS

摩擦腐蝕SWV頻率：0.001?100KHz

摩擦腐蝕DPV和NPV脈沖寬度：0.0001?1000s

摩擦腐蝕AD數據采集：16bit@1MHz, 20bit @1KHz

摩擦腐蝕DA分辨率：16bit,建立時間：gS

摩擦腐蝕CV的最小電位增量：0.075mV

IMP 頻率：10|iHz?1MHz

低通濾波器： 8 段可編程

電流與電位量程：自動設置

接口通訊模式： USB2.0

電化學阻抗測量指標

信號發生器

頻率響應：10pHz?1MHz

交流信號幅值： 1mV~2500mV

頻率精確度： 0.005%

信號分辨率： 0.1mVRMS

直流偏壓： -5~+5V

DDS輸出阻抗：50Q

波形：正弦波,三角波,方波，二次諧波

正弦波失真： <1%

掃描方式：對數/線性,增加/下降

·電流測量偏置：滿量程，16位分辨，0.003%準確度

·  電位測量偏置：±10V，16位分辨，0.003%準確度

·  外部電位輸入

·  電位和電流的模擬輸出

·  可控電位濾波器的截止頻率：1.5MHz,150KHz,15KHz,1.5KHz,150Hz,15Hz,1.5Hz,   0.15Hz

·  可控信號濾波器的截止頻率：1.5MHz,150KHz,15KHz,1.5KHz,150Hz,15Hz,1.5Hz,   0.15Hz

·  旋轉電極控制電壓輸出（CHI630E以上型號）：

0-10V對用于0-10000rpm的轉速，16位分辨，0.003%準確度，需要某些旋轉電極裝置才能工作

帶寬調整(Bandwidth)：自動或手動設置，共8級可調

17.摩擦力傳感器：美國

18.操作方式：微機控制

19.數據處理：生成Access文件、Excel數據庫、Word報告、Jpeg圖片

20.選購功能組件：

?載荷量程：

1) 中量程：砝碼加載： 100?1000g

自動加載： 0?30N,50N  精度 0.2%F.S

2) 小量程：砝碼加載： 10?100g

摩擦力量程：

1) 中量程： 0?10N 精度 0.025N

2) 小量程： 0?1N 精度 0.0025N

?磨損量測量組件：

1)移動速度： 1?4mm/s

2)移動范圍： 2?10mm

3)測量范圍：1?200pm

4)分辨率：± 0.02μm

5)壓頭：金剛石錐角90°、尖端半徑0.1mm

? 可控氣氛組件：-0.08MPa?常壓

?加熱組件：室溫?300°C 多段程序設置
