SCTS-2000系型雙電測式四探針測試儀

關鍵詞：雙電測，導電薄膜，導體

        SCTS-2000系型雙電測式四探針測試儀是運用直線或方形四探針雙位測-改進形范德堡測量方法測試電阻率/方阻的多用途綜合測量儀器。該儀器設計符合單晶硅物理測試方法國家標準并參考美國 A.S.T.M 標準。利用電流探針、電壓探針的變換，進行兩次電測量，對數據進行雙電測分析，自動消除樣品幾何尺寸、邊界效應以及探針不等距和機械游移等因素對測量結果的影響，它與單電測直線或方形四探針相比，大大提高正確度，特別是適用于斜置式四探針對于微區的測試。儀器適用于半導體材料廠器件廠、科研單位、高等院校對導體、半導體、類半導體材料的導電性能的測試，特別是適用于斜置式四探針對于微區的測試。

一、主要特點：

1、根據不同材料特性需要，探頭可有多款選配。有高耐磨碳化鎢探針探頭，以測試硅類半導體、金屬、導電塑料類等硬質材料的電阻率/方阻；

2、也有球形鍍金銅合金探針探頭，可測柔性材料導電薄膜、金屬涂層或薄膜、陶瓷或玻璃等基底上導電膜（ITO膜）或納米涂層等半導體材料的電阻率/方阻。

3、換上四端子測試夾具，還可對電阻器體電阻、金屬導體的低、中值電阻以及開關類接觸電阻進行測量。

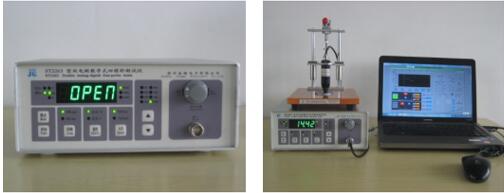

4、由主機、選配的四探針探頭、測試臺以及PC軟件等部分組成。

二、基本技術參數

3.1  測量范圍

    電阻率：1×10-4～2×105 Ω-cm，分辨率：1×10-5～1×102 Ω-cm

    方  阻：5×10-4～2×105 Ω/□，分辨率：5×10-5～1×102 Ω/□

    電  阻：1×10-5～2×105 Ω   ，分辨率：1×10-6～1×102 Ω

3.2  材料尺寸(由選配測試臺決定和測試方式決定)

    直   徑：圓測試臺直接測試方式 Φ15～130mm，手持方式不限

    SZT-B/C/F方測試臺直接測試方式180mm×180mm，手持方式不限.

    長(高)度：測試臺直接測試方式 H≤100mm,    手持方式不限.

    測量方位: 軸向、徑向均可

3.3.  4-1/2 位數字電壓表：

    (1)量程： 20.00mV～2000mV

    (2)誤差：±0.1%讀數±2 字

3.4  數控恒流源

   (1)量程：0.1μA，1μA，10μA，100μA，1mA，10mA，100mA，1A

   (2)誤差：±0.1%讀數±2 字

3.5  四探針探頭（選配其一或加配全部）

   (1)碳化鎢探針：Φ0.5mm，直線探針間距1.0mm，探針壓力: 0～2kg 可調

   (2)薄膜方阻探針：Φ0.7mm，直線或方形探針間距2.0mm，探針壓力: 0～0.6kg 可調

3.6 電源

   輸入: AC 220V±10% ,50Hz  功        耗：<20W

3.7 外形尺寸：

   主機  220mm（長）×245 mm（寬）×100mm（高）
