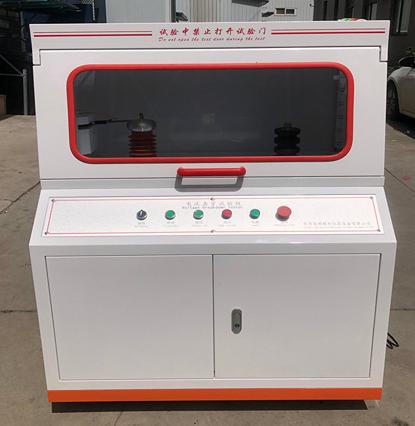

JKJC-50kv多用絕緣材料擊穿試驗儀

關鍵詞：耐壓，擊穿，絕緣材料

一、 產品用途：

JKJC-50kv多用絕緣材料擊穿試驗儀主要適用于固體絕緣材料如樹脂和膠、浸漬纖維制品、云母及其制品、塑料復合制品、陶瓷和玻璃等介質在工頻電壓或直流電壓下?lián)舸姸群湍碗妷簳r間的測試；該儀器采用計算機控制，可對試驗過程中的各種數據進行快速、準確的采集、處理，并可存取、顯示、打印。

二、依據標準：

儀器依據以下標準中對擊穿電壓部分的要求制造；

1、GB1408.1-2016《絕緣材料電氣強度試驗方法》；

2、GB1408.2-2016《絕緣材料電氣強度試驗方法 第 2 部分：對應用直流電壓試驗的附加要求》；

3、GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》；

4、ASTM D149《固體電絕緣材料工業電源頻率下的介電擊穿電壓和介電強度的試驗方法》；

5、GB/T3333：電纜紙工頻電壓擊穿試驗方法；

6、GB/T12656：電容器紙工頻電壓擊穿試驗方法；

7、HG/T3330：絕緣漆漆膜擊穿強度測定法。

三、儀器功能：

1  主控制部分由西門子PLC和10寸步科觸摸屏控制;

2、有電流和電壓的實時曲線描述功能，合閘、零位、升壓、降壓等監控功能，顯示直觀、操作方便；

3  門連鎖開關采用24V安全電壓，安全可靠；

4  耐壓試驗時有自動穩壓功能（不受電網電壓波動影響）；

5、試驗過程中可動態繪制出試驗曲線，試驗的曲線可以多種顏色疊加對比；

6、可對試驗數據進行編輯修改，靈活適用；

7、試驗條件及測試結果等數據可自動存儲；

8、試驗報告格式靈活可變，適用于不同用戶的不同需求；

9、可對一組試驗中曲線數據的有效與否進行人為選定；

10、試驗結果數據可導入U盤；

11、過電流保護裝置有足夠的靈敏度，能夠保證試樣擊穿時在 0.1S 內切斷電源；

12、儀器運行的持久性: 儀器可連續運行使用，不需為保護儀器而定期停機。.

四、儀器優勢：

1、*自動放電；

2、采用特的數字濾波技術，避免了擊穿瞬間強烈放電干擾對試驗結果的影響，保證了試驗結果的準確性；

3、*交流電壓、直流電壓、電流測試誤差 ≤2%；

4、*電極支架采用優質亞克力或環氧板；

5、*軟件可連續做 10 組試驗對比；

6、*試驗曲線不同顏色，可疊加對比；

7、*軟件可設置電流保護功能；

8、*觸摸屏控制，不用連接電腦就可直接繪制曲線；

9、*主機帶電流保護功能，可以調節；

10、*內置排風裝置；

11、*內置照明功能；

12、*高壓指示裝置；

五、主要技術參數：
